Remplacer un palier mécanique ne s’improvise pas. Cette opération engage la fiabilité de votre transmission et la sécurité de vos équipements. Un roulement défaillant peut provoquer une rupture d’arbre, endommager la ligne de production ou blesser un opérateur. La méthode compte autant que le geste. Un diagnostic précis, une préparation rigoureuse et un démontage maîtrisé sont indispensables. Voici des conseils pour remplacer ce composant sans compromettre l’intégrité mécanique de votre installation.
Palier mécanique : identifiez les signes d’usure et de défaillance
Un palier en fin de vie émet des signaux clairs. Si vous entendez un sifflement aigu, un claquement rythmé ou sentez des vibrations anormales au toucher du carter, c’est le signe que le roulement se dégrade. Inspectez la collerette de fixation. Une trace d’huile ou une fuite de graisse révèle une étanchéité compromise. Prenez des photos de l’état initial pour garder en mémoire les points de contrôle. Vérifiez la température du palier au ralenti et en charge. Un échauffement supérieur à 70 °C signale une friction excessive, souvent liée à un roulement grippé ou à un défaut d’alignement de l’arbre.
Lorsque ces symptômes se manifestent, vous devez agir sans délai. Pour vous aider à remplacer un palier mécanique usé, les catalogues techniques d’ECMU-CSR détaillent les tolérances admissibles pour chaque type de transmission et facilitent le choix d’un palier de remplacement adapté à votre configuration. Notez la référence inscrite sur le corps du palier, mesurez le diamètre d’alésage et la distance entre les trous de fixation. Ces repères garantissent la compatibilité mécanique et évitent tout retour ou immobilisation prolongée de la machine.
Préparez votre intervention : outils et sécurité
Avant toute intervention, vous devez rassembler l’outillage requis. Vous aurez tout d’abord besoin d’une clé dynamométrique pour respecter le couple de serrage des boulons et des écrous. Munissez-vous également d’un extracteur adapté au roulement, de cales pour maintenir l’arbre en position stable et de graisse compatible avec les joints en caoutchouc.
Servez-vous d’un carnet ou d’une tablette pour prendre en mémoire l’ordre de démontage, la position exacte des écrous de fixation et la séquence de remontage. Gardez en mémoire les références constructeur. Consultez des vidéos techniques ou les fiches du fabricant pour anticiper les spécificités de votre modèle de palier mécanique. Les vidéos d’installation montrent les gestes précis, tandis que les fiches techniques précisent les couples de serrage. Pour votre sécurité, voici l’équipement indispensable :
- gants de protection anti-coupure,
- lunettes de sécurité contre les projections de graisse,
- chaussures de sécurité à embout renforcé,
- vêtements ajustés sans partie flottante.
Consignez l’installation électrique et mécanique, et verrouillez le système avant toute manipulation.
Démontez et installez le nouveau palier étape par étape
Commencez par marquer la position de l’arbre et du palier sur le bâti à l’aide d’un crayon gras ou d’un pointeau. Cette référence visuelle facilite le remontage et préserve l’alignement de la transmission. Desserrez les boulons de fixation dans un ordre croisé pour éviter toute déformation de la base. Retirez ensuite la collerette de maintien et notez l’orientation des rondelles éventuelles. Vérifiez que chaque écrou se désolidarise sans forcer.

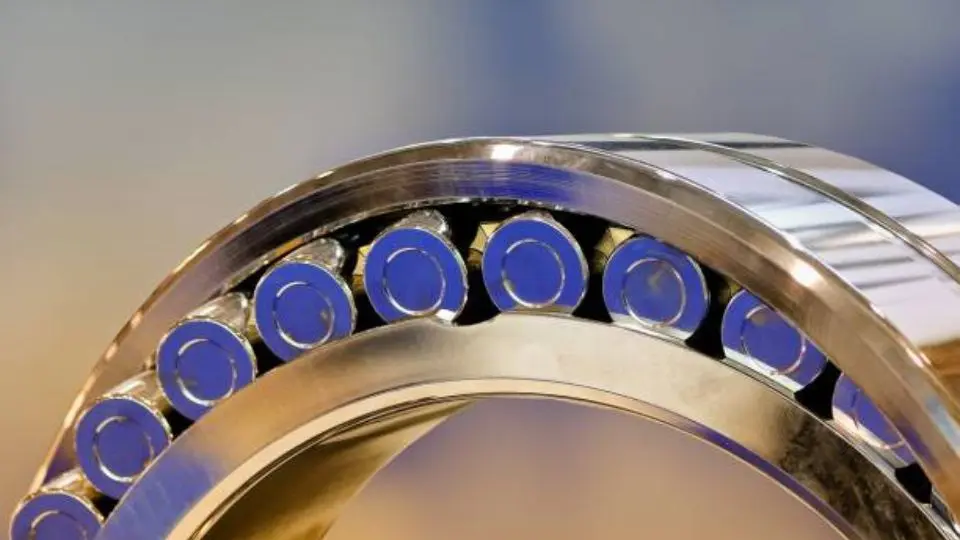

Utilisez un extracteur pour dégager le roulement de l’arbre sans forcer ni chauffer. Un démontage brutal marque l’alésage et compromet la place du nouveau palier. Sur les paliers autoaligneurs, les roulements à billes ou à rouleaux exigent une attention particulière. Vérifiez l’absence de trace de grippage sur les bagues intérieures. Nettoyez soigneusement la portée d’arbre avec un chiffon non pelucheux et vérifiez l’absence de rayure ou de corrosion. Graissez légèrement la surface de contact, sans excès pour ne pas engorger les joints en caoutchouc.
Positionnez le palier mécanique neuf en respectant le sens indiqué par la flèche gravée sur le corps. Serrez les boulons au couple prescrit, là encore en croix, pour répartir uniformément la charge. Bloquez chaque écrou avec précision. Un serrage excessif déforme la bague extérieure des roulements et réduit leur durée de vie. Respectez donc les valeurs constructeur à la lettre.
Contrôlez l’alignement et programmez un entretien régulier
Vérifiez l’alignement de l’arbre à l’aide d’un réglet ou d’un comparateur à cadran. La ligne de transmission doit être parfaitement rectiligne sur toute sa longueur. Un désalignement de quelques dixièmes de millimètre suffit à provoquer une usure prématurée des paliers et des vibrations parasites. Faites tourner l’arbre à la main : la rotation doit être fluide, sans point dur ni accroc.
Inscrivez la date d’intervention sur une fiche d’entretien collée à proximité du palier. Prenez ensuite des photos de l’installation finale pour documenter l’état neuf des paliers. Planifiez une inspection visuelle tous les trois mois et un graissage semestriel. Prenez note des heures de fonctionnement cumulées sur les fiches de maintenance pour anticiper le prochain remplacement. Cette traçabilité réduit les pannes imprévues et sécurise vos opérations.
Maîtrisez votre maintenance sur le long terme
Le remplacement d’un palier demande de la rigueur et le respect des tolérances mécaniques. Chaque étape, du diagnostic des signes d’usure au contrôle final de l’alignement, contribue à la fiabilité de votre transmission. Ne négligez ni la prise de note, ni la documentation technique, ni les consignes de couple de serrage. Des spécialistes comme ECMU-CSR accompagnent les intégrateurs et les PME dans le choix de solutions de guidage adaptées pour assurer leur sécurité et leur performance sur le long terme.
